Descrizione prodotto
Agile Smart Raising Arm Stärke 960 - 2350 Weißer Kunststoff Stahl und Emuca Technoplastic

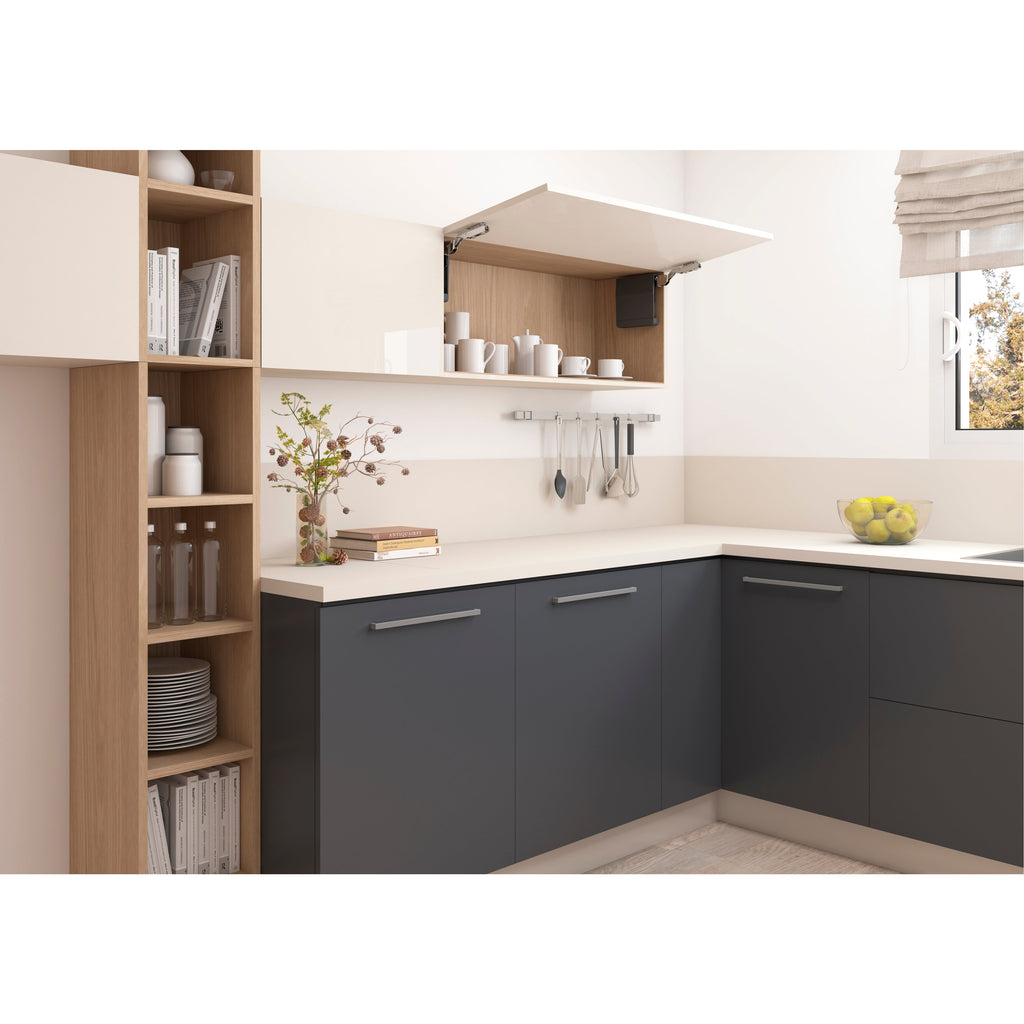

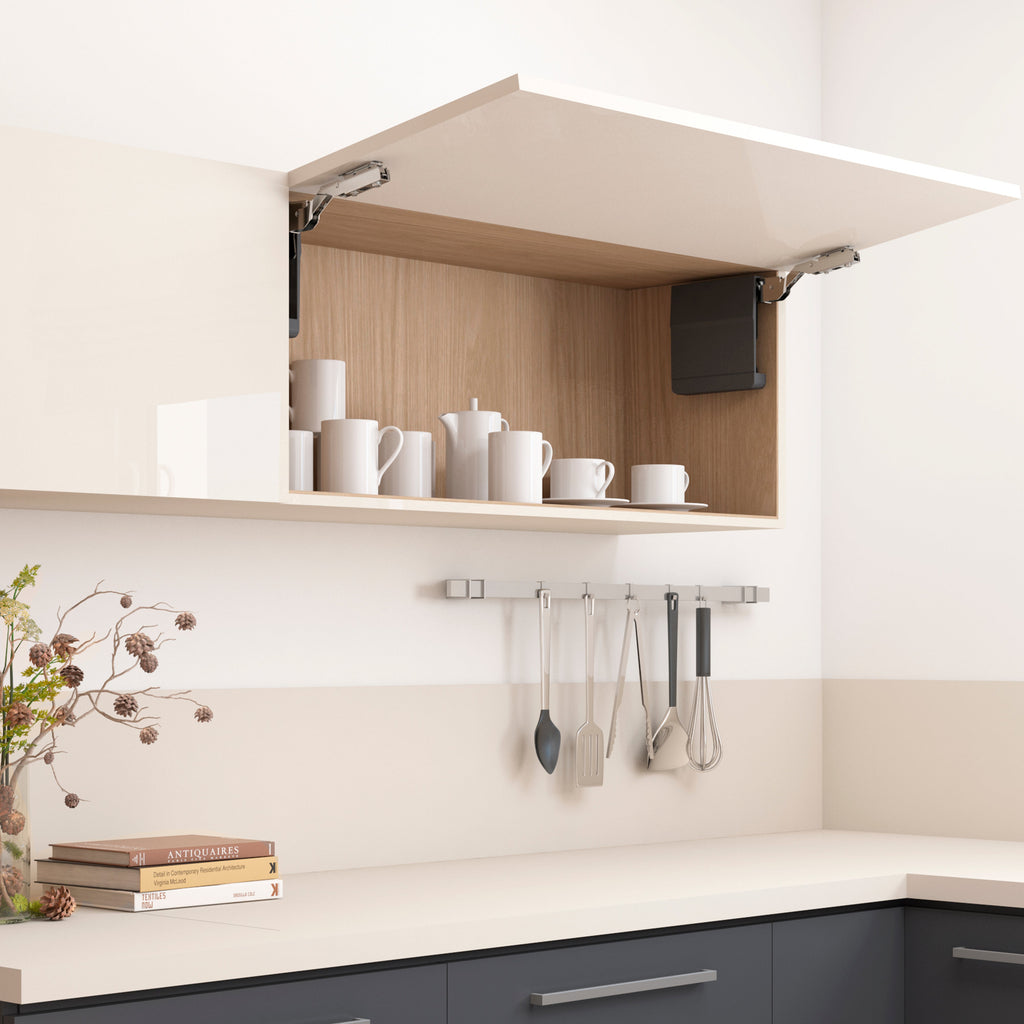

Kompasssystem zum Heben von Türen in Küchen und Einrichtungsgegenständen. Dieses System zeichnet sich durch seinen reibungslosen und präzisen Betrieb aus, ohne dass Scharniere für seinen Betrieb erforderlich sind . Es hat einen Öffnungswinkel von 107°, der Platz optimiert und den Zugang zum Schrank erleichtert.Es ist für eine Modulbreite von bis zu 1.200 mm und eine Gesamthöhe zwischen 250 und 600 mm bei Plattenstärken von 16 mm bis 22 mm ausgelegt. Es werden drei verschiedene Typen angeboten. Dekorative Kappen werden mitgeliefert und sind in Anthrazitgrau und Weiß erhältlich. Es enthält auch die Haken, die erforderlichen Schrauben und ein Montagediagramm.
BERECHNUNG DER KOMPASSKRAFT
F = H x (Türgewicht + 2*Griffgewicht)
F = Stärke.
H = Türhöhe in mm.
Türgewicht = Türgewicht in kg.
Griffgewicht = Griffgewicht in kg.
- Kompasssystem für Aufzugtüren mit Montage ohne Scharniere.

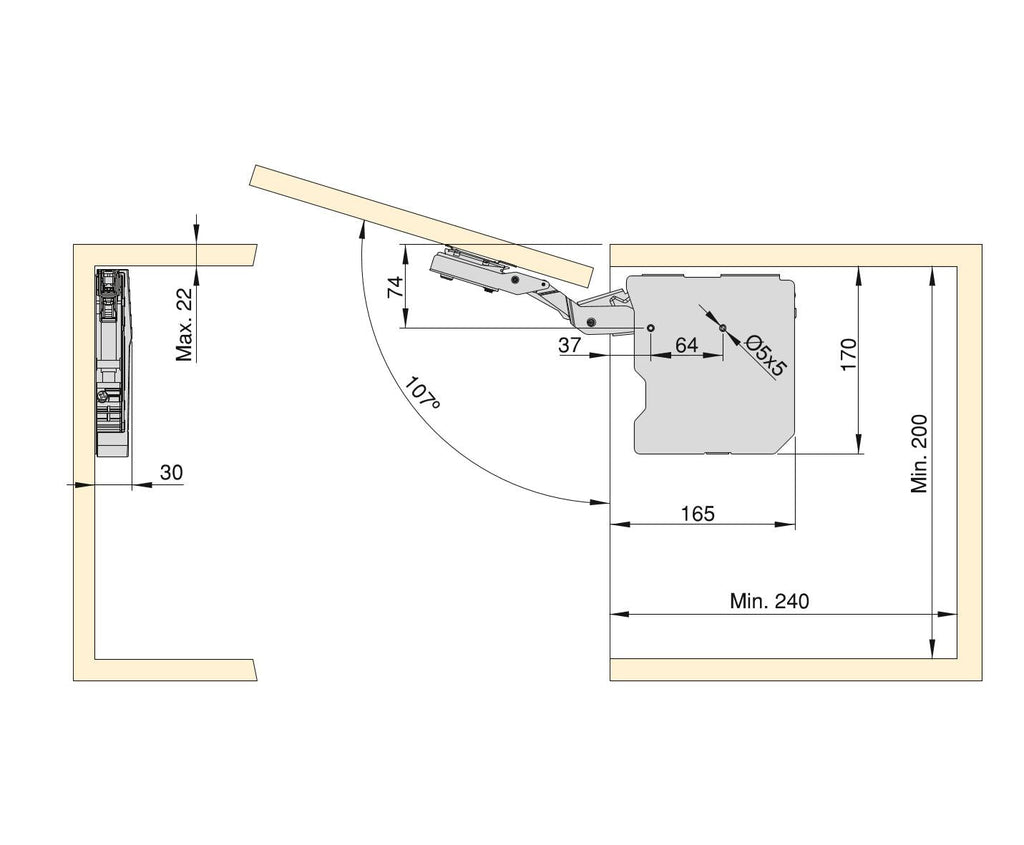

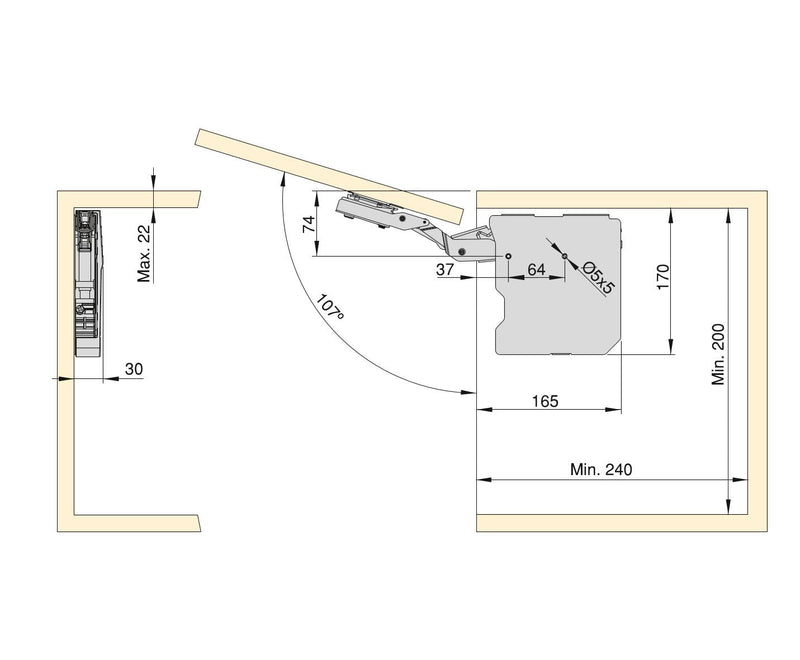

- 107° Türöffnungswinkel zur Raumnutzung und besseren Zugänglichkeit .
- Für Module bis 1.200 mm Breite und 250 bis 600 mm Höhe, bei Plattenstärken von 16 mm bis 22 mm.
- Es hat zwei Einstellungen: Einstellung der Stärke des Mechanismus und der Position des dreidimensionalen Türblatts ± 2 mm.
- Werkzeugloser Türausbau dank einfachem Hakensystem

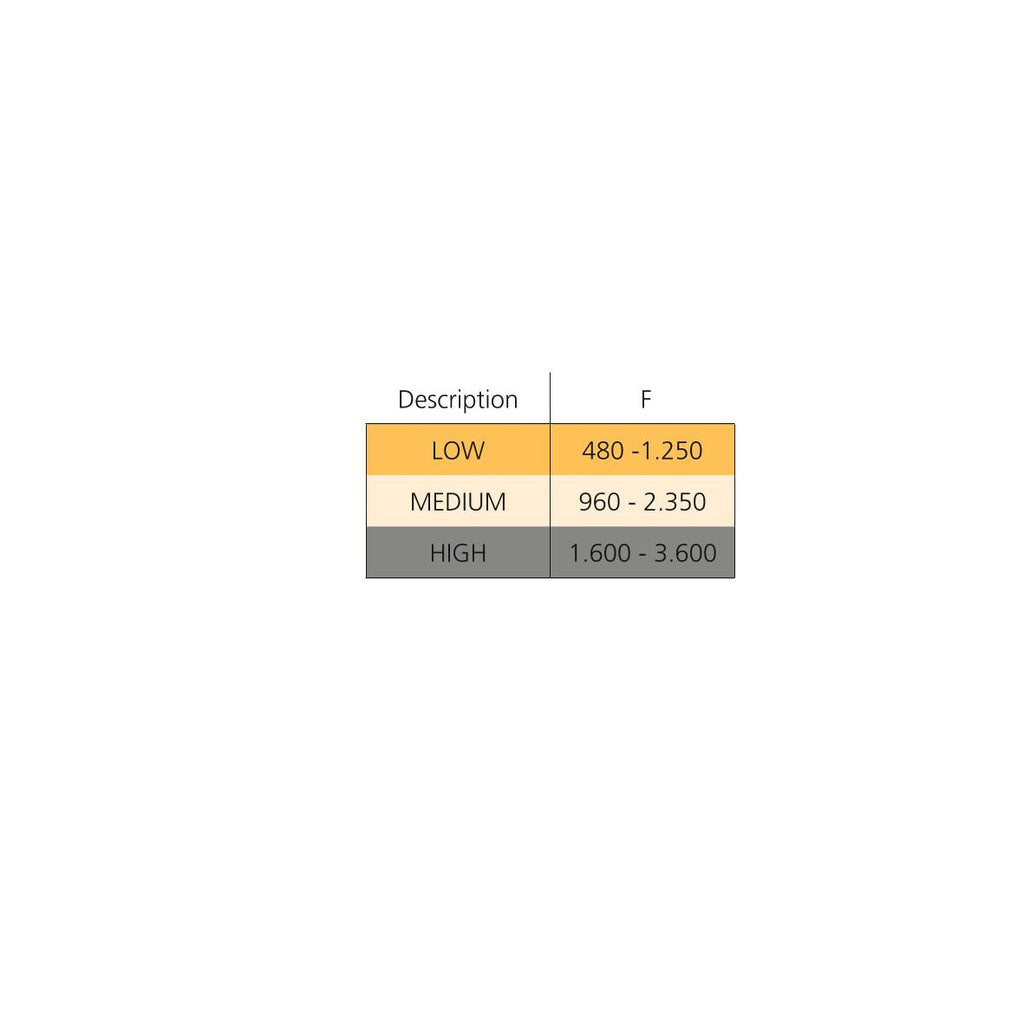

- Kompass für erforderliche Kräfte zwischen 960 und 2.350 (siehe Berechnungsformeln).

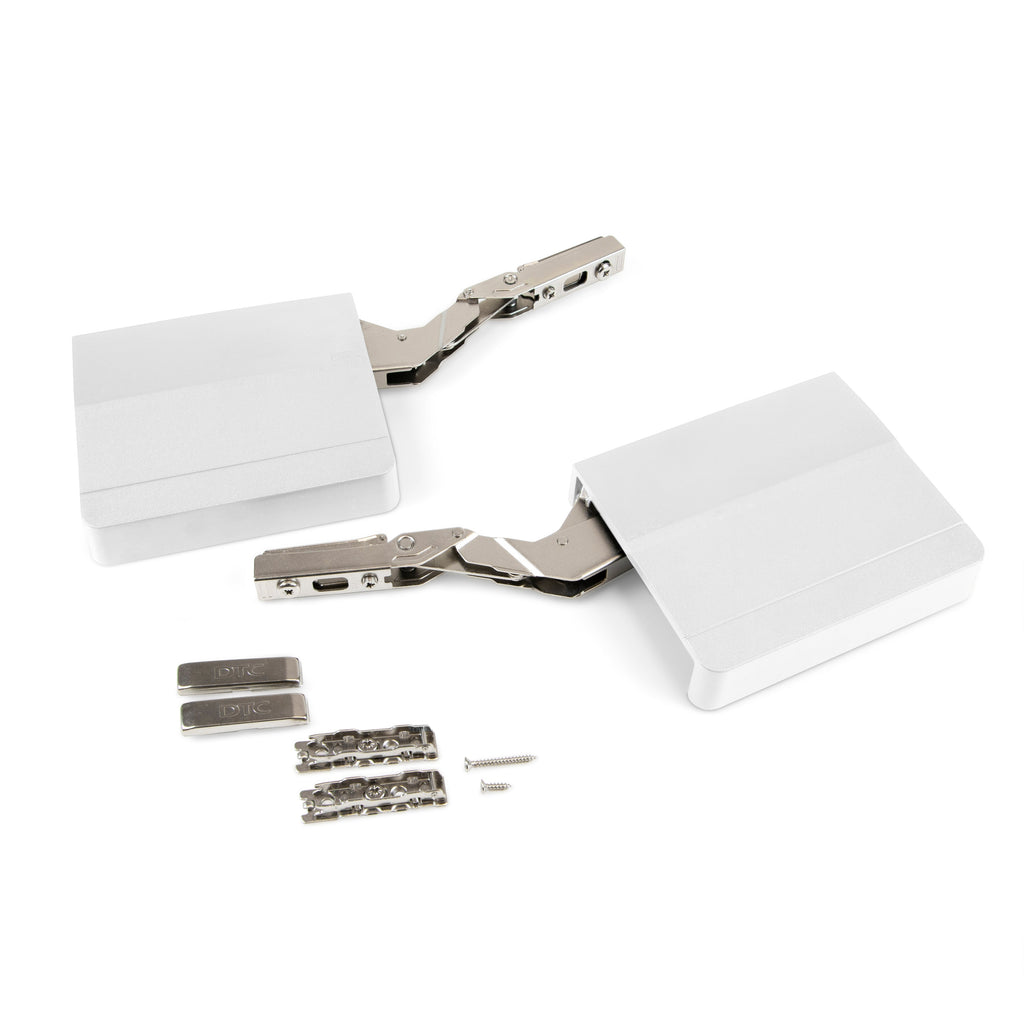

- Das Steckschlüsselset beinhaltet die Haken, die Schrauben zu deren Befestigung und beinhaltet die Markierungsschablone.
- Inklusive weißer Zierkappen.
