Arm für Hebetüren Agile Flap P 7 - 11,6 Kg Anthrazitgrauer Kunststoff Stahl Emuca

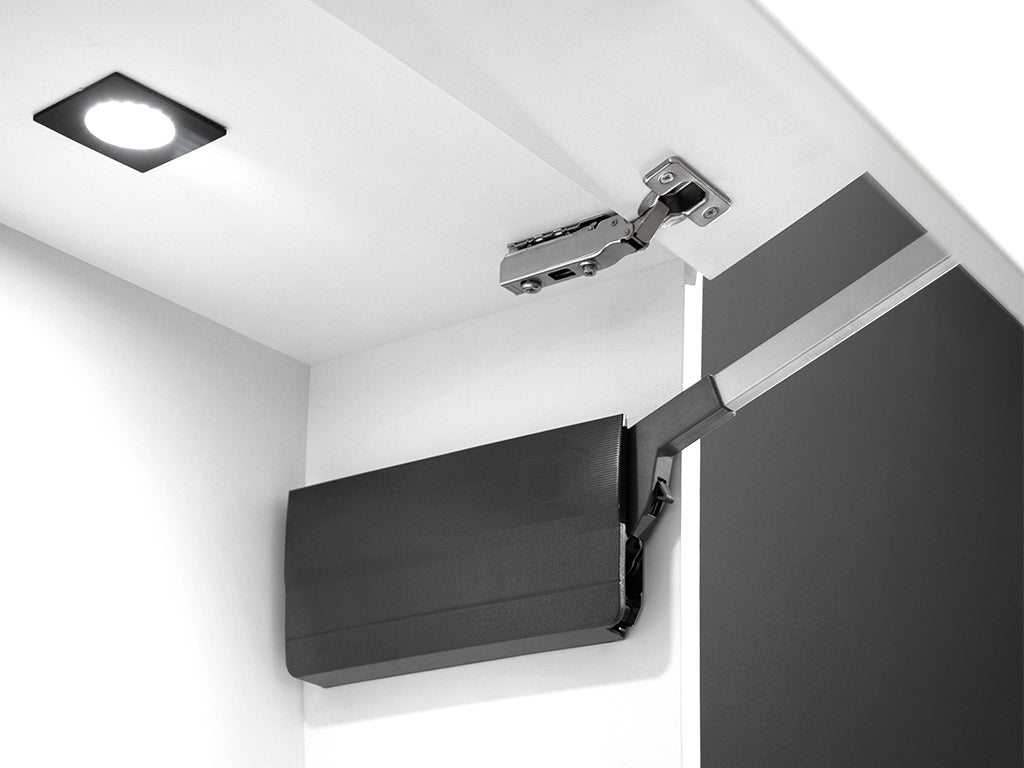

Arm-Kit für doppelte Hebetüren von Oberschränken mit geteilten Fronten , ideal für den Einbau in Küchen und Einrichtungsgegenständen. Es zeichnet sich durch einen reibungslosen und präzisen Betrieb aus und erfordert dank seines einfachen Hakensystems kein Werkzeug, um die Tür zu demontieren .

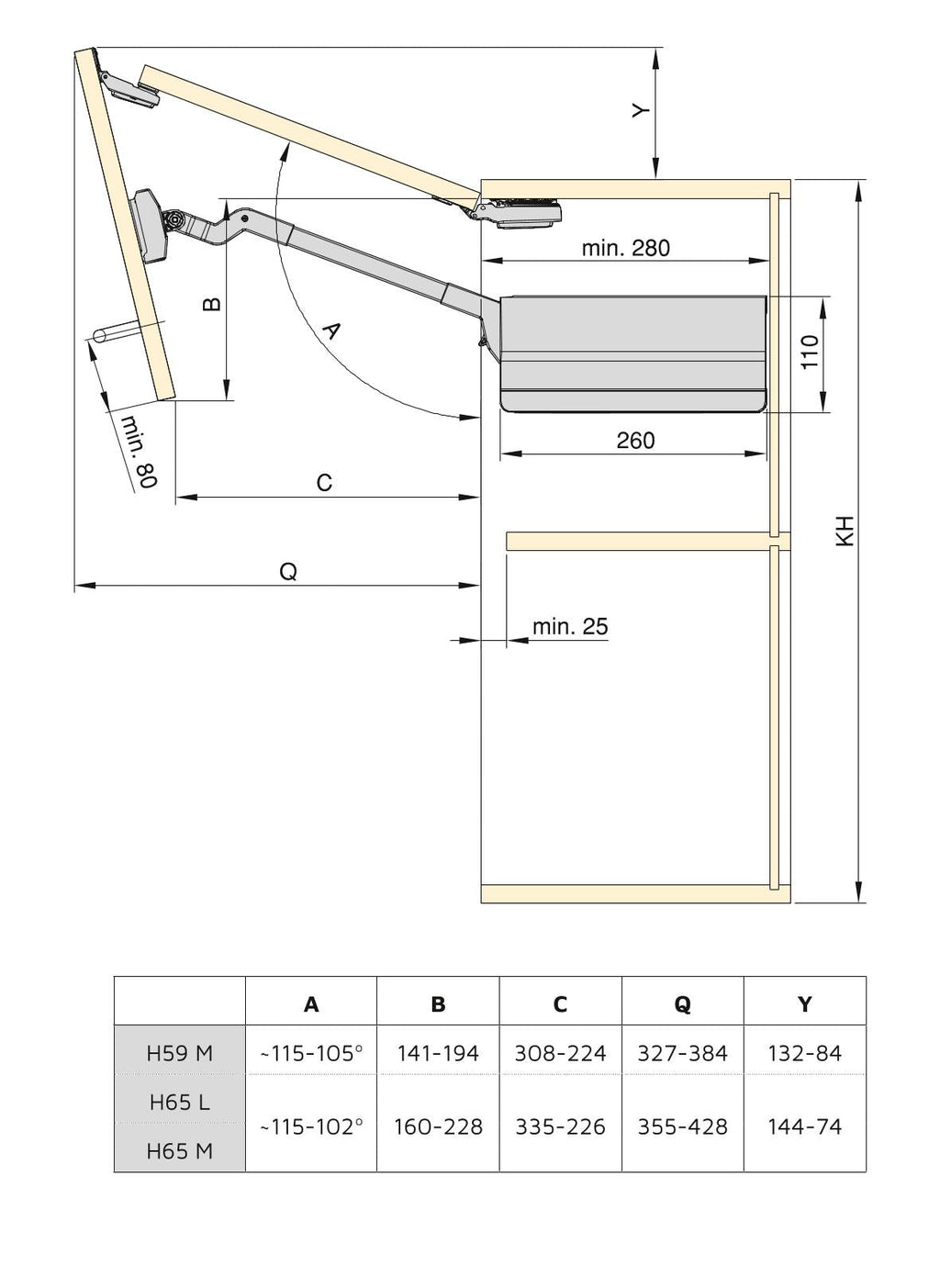

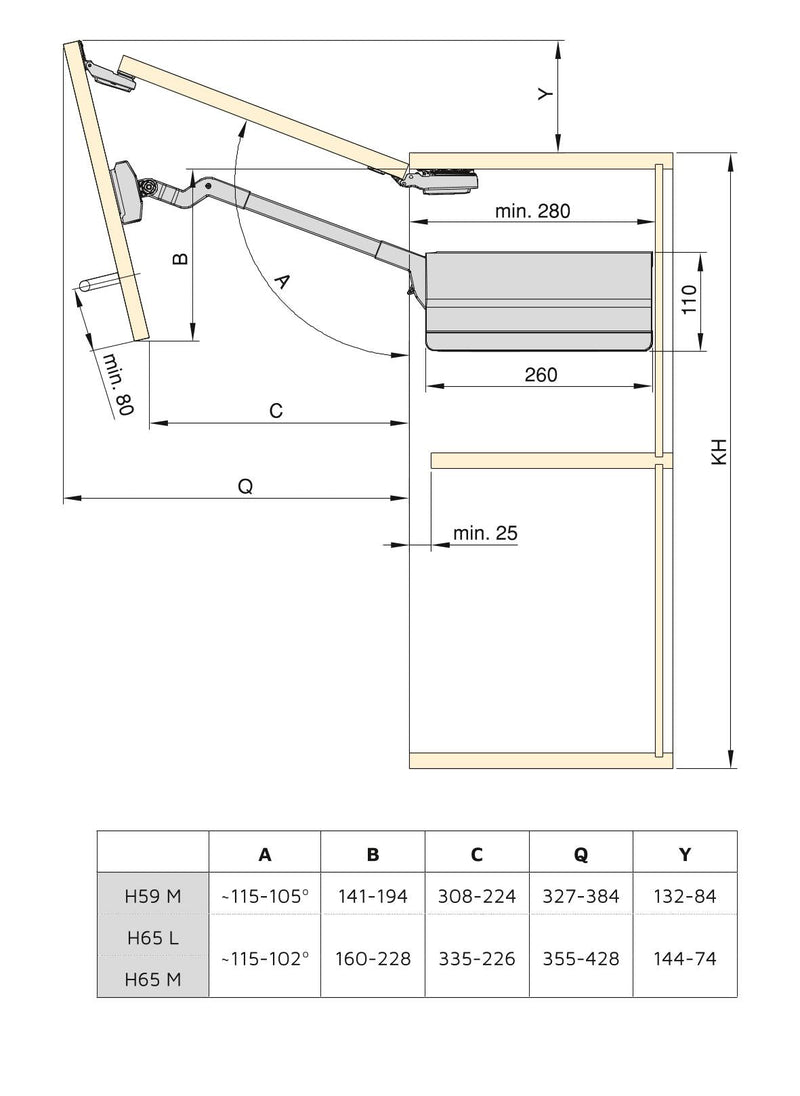

Ausgelegt für zwei Türmodule mit Höhen zwischen 590 und 729 mm und einer maximalen Breite von 1200 mm .

Bei Modulen mit zwei symmetrischen Türen erfordert nur die obere Tür eine Scharniermontage. Es hat drei Einstellungen : Einstellung der Kraft des Mechanismus, dreidimensionale Position der Tür ±2 mm und sanfte Schließgeschwindigkeit.
Es ist in verschiedenen Kraftbereichen erhältlich, um einen breiteren Bereich von Türabmessungen und -gewichten abzudecken, die entsprechend dem Ergebnis der Berechnungsformeln ausgewählt werden können.

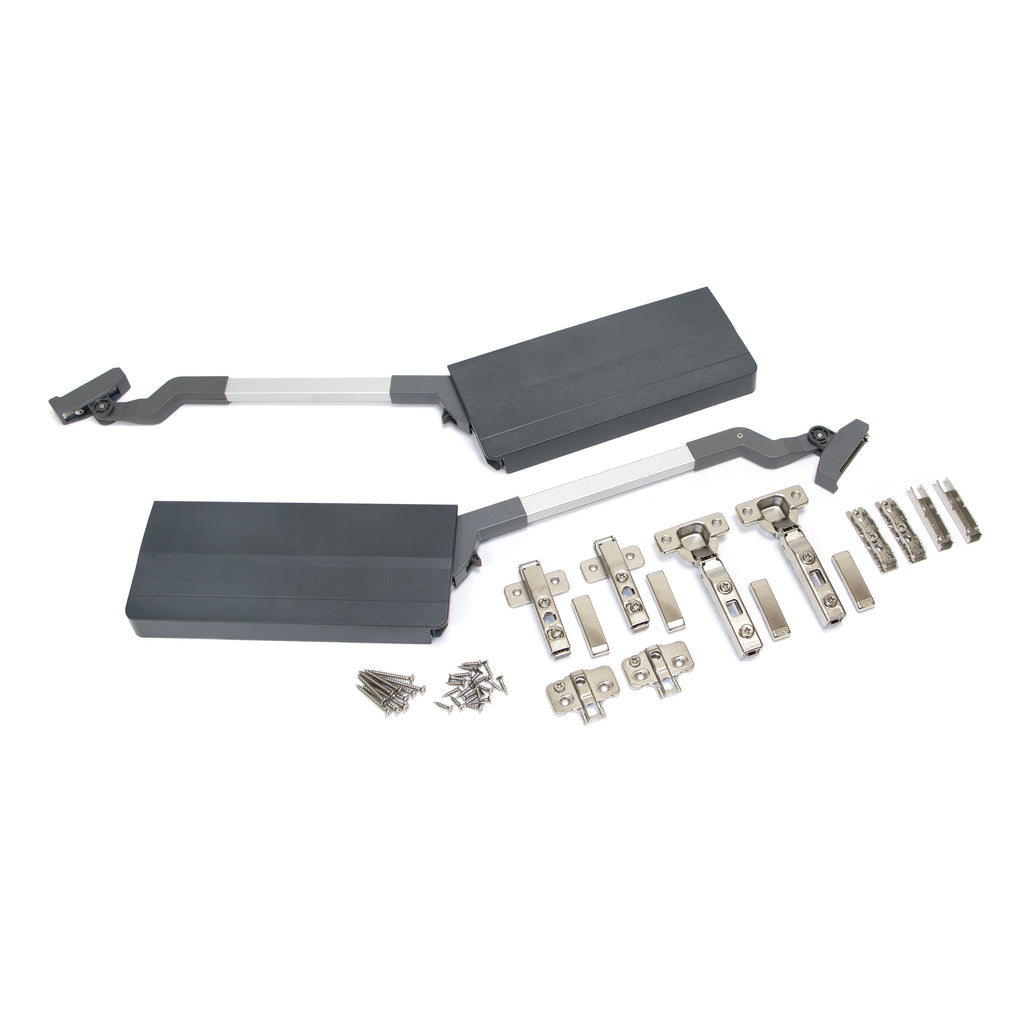

Das Kit enthält 2 obere Scharniere mit Schale, 2 untere Scharniere ohne Schale, Add-Ons und Haken für Scharniere und Mechanismen, Armabdeckungsschale, Montageschrauben.

BERECHNUNG DER KOMPASSKRAFT

F = H x (Türgewicht + 2*Griffgewicht)
F = Stärke.
H = Türhöhe in mm.
Türgewicht = Türgewicht in kg.
Griffgewicht = Griffgewicht in kg.

• Arm-Kit für anhebbare Doppeltüren mit einem Gewicht zwischen 7 und 11,6 kg.

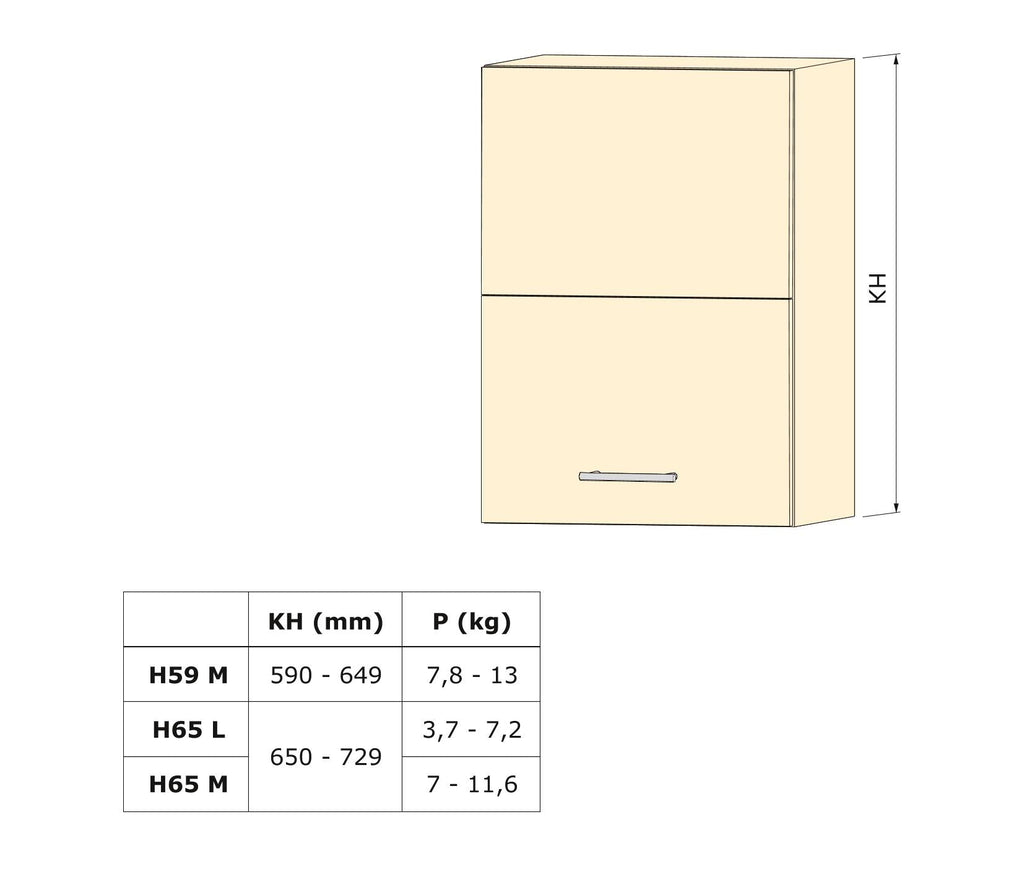

• Für zweitürige Module mit Höhen zwischen 650 und 729 mm und einer maximalen Breite von 1200 mm.
• Durch das Easy-Clip-System ist die Tür werkzeuglos demontierbar.
• Es hat drei Einstellungen: Einstellung der Mechanismusstärke, dreidimensionale Türposition ±2 mm und sanfte Schließgeschwindigkeit.
• Anthrazitgraue Ausführung. Enthält alles, was für die Montage benötigt wird.
